BLF

Standardimalliset kannatinkehykset

Selkäreppumallisia kannatinkehyksiä käytetään yleisesti henkilö/tavarahisseissä hyötykuormiin luokkaa 1600 kg asti. Nostotapa voi olla yksi yhteen tai kaksi yhteen.

Toimitus sisältää nostoraamit, perusyksikön hissikuilun pohjalla, bufferit, johteet, johteiden kiinnitykset, sylinteririn tuet, sylinterin kiinnitykset. 2:1 systeemeissä lisäksi vielä rissapyörän ja köyden.



Edut

• Laaja skaala vaihtoehtoja samantyyppisestä kannatinkehyksestä
• Yksinkertainen hissikuilun suunnittelu
• Selkeä konstruktio
• Tarvitaan vain yksi seinä johon kannatinkehykset tukeutuvat
• Korin ovet mahdollista sijoittaa korin kulmaan
• Yksinkertainen ja nopea asennus
• Helppo pääsy käsiksi tärkeisiin komponentteihin
• Johteiden kiinnikkeitä saatavilla erilaisille seinäetäisyyksille



Mallit

• 1:1-Nostot:
  • BLF1-03, BLF1-06, BLF1-10, BLF1-16
• 2:1-Nostot:
  • BLF2-03, BLF2-06, BLF2-10, BLF2-16
• Useita optioita saatavilla kyselyn perusteella

(Kokoluokissa - esim. 16 - tarkoittaa hyötykuormaa jaettuna 100:lla)



Tekniset tiedot

Kannatinkehysmalli	BLF
Kokonaiskuorma*	3500 kg asti
Johteiden etäisyys toisistaan	600 mm / 800 mm / 1100 mm / 1500 mm
Korin yläpuoli	2000 mm asti
Nostokorkeus	25 m asti

(*Kokonaiskuorma = Hyötykuorma + Korin paino + Kannatinkehyksen paino)

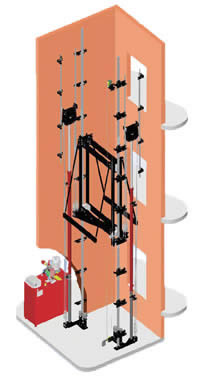

Jupiter

Tandem malliset kannatinkehykset

Tandem mallisia kannatinkehyksiä käytetään yleisesti tavarahisseissä. Nostotapa voi olla yksi yhteen tai kaksi yhteen. Nostettavat hyötykuormat voivat olla maksimissaan 9000 kg (EN81-1.1).

Toimitus sisältää nostoraamit, perusyksikön hissikuilun pohjalla, bufferit, johteet, johteiden kiinnitykset, sylinteririn tuet, sylinterin kiinnitykset, sekä 2:1-systeemeissä rissapyörän, köyden ja rajoitinsetin.



Edut

• Selkeä konstruktio
• Yksinkertainen ja nopea asennus
• Helppo pääsy käsiksi tärkeisiin komponentteihin
• Stabiili ratkaisu isoillakin kuormilla
• Nostolavalle tuki kolmesta pisteestä
• Sopii haarukkatrukkien käyttöön



Mallit

• 1:1-Nostot:
  • BT1-40, BT1-50, BT1-60, BT1-75, BT1-90, BT1-150
• 2:1-Nostot:
  • BT2-40, BT2-50, BT2-60, BT2-75, BT2-90, BT2-120
• Sylinterien sijainti diagonaalisti tai vierekkäin
• Useita optioita saatavilla kyselyn perusteella



Tekniset tiedot

Kannatinkehysmalli	Jupiter
Kokonaiskuorma*	2:1-Systeemi: 12000 kg asti 1:1-Systeemi: 15000 kg asti
Johteiden etäisyys toisistaan	Vaihtelee, max 3500 mm
Korin syvyys	8000 mm asti
Nostokorkeus	25 m asti

(*Kokonaiskuorma = Hyötykuorma + Korin paino + Kannatinkehyksen paino)
