UVP 4

Pieni paineenrajoituspatruuna pumpun ja/tai toimilaitteen, sekä järjestelmän suojaamiseksi.



Edut

• Suljettuna vuodoton
• Karkaistut kara ja istukka
• Kompakti rakenne mahdollistaa asennuksen ahtaaseenkin paikkaan



Käyttö

• Tilaa säästävä ratkaisu hydraulikomponenttien ja -blokien yhteyteen
• Ohjauspainejärjestelmiin



Yleistä

• Istukkatyypin patruunaventtiili
• Virtaussuunta P-->T
• Paino: 0,08 kg



Tekniset tiedot (hydrauliset):

• Nimelliskoko: 4
• Nimellisvirtaus
  • Istukkaporaus ø4 : 20 L/min
  • Istukkaporaus ø2,5 : 10 L/min
• Max. paineasetus: 500 bar
• Max työpaine: 480 bar asti
• Max paine portissa T: 350 bar
• Hydraulineste: DIN 51524 ja DIN51525 mukainen mineraaliöljy (HL/HLP), muut kyselyn perusteella
• Käyttölämpötila-alue: -20°C ... + 80°C, muut kyselyn perusteella
• Tiivisteiden lämpötila-alueet
  • Nitriili (standardi): -20°C ... + 80°C
  • Pakkastiivisteet: -50°C ... + 80°C
  • Viton: -20°C ... +200°C
• Viskositeettialue, suositus: 10 ... 380 mm2/S (cSt)
  • min. viskositeetti: 2,8 mm2/s (cSt)
  • max. viskositeetti: 1500 mm2/s (cSt)
• Puhtausluokka
  • NAS 1638 luokka 9 ß 10>75
  • ISO 4406 luokka 18/15



Osat

1. Säätöruuvi
2. Vastamutteri
3. Suojahattu (Oranssi suojahattu on tehtaan sinetti, joka tuhoutuu irrotettaessa)
4. Kara
5. Vaimennusholkki (Optio istukkaporaushalkaisijalla = 4mm)
6. Istukka



Asetuspaineen säätäminen

Painesäädön korottaminen: Käännä (kuusiokolo-)säätöruuvia (1) myötäpäivään

Painesäädön madaltaminen: Käännä (kuusiokolo-)säätöruuvia (1) vastapäivään



Toimintakäyrät























Max. av.paine/Istukan ø(3)

• 70 bar / ø 4 mm
• 100 bar / ø 2,5 mm
• 140 bar / ø 4 mm
• 200 bar / ø 4 mm
• 250 bar / ø 2,5 mm
• 350 bar / ø 3,5 mm
• 500 bar / ø 2,5 mm

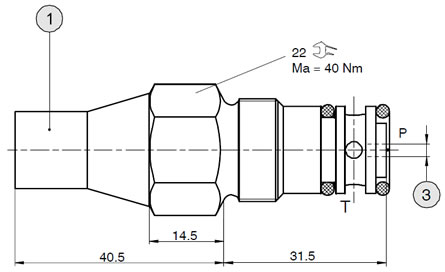

Huomiot Kuvissa:

1) Suojahattu

2) Kierre ei saa vaurioittaa 30° viistettä

3) Istukan ø





T-poraus voidaan asemoida mihin ympyrän suuntaan tahansa lähteväksi













Tyyppikoodi

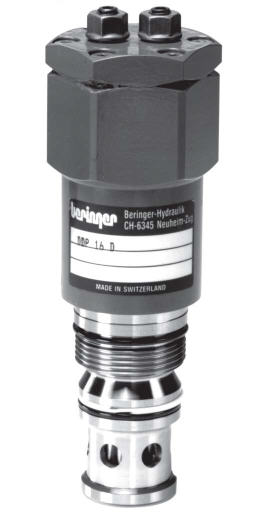

DDP16

DDP16 on hydraulisesti ohjattu istukkaventtiili, jossa on kaksois-shokkiventtiili yhdessä patruunassa.



Edut

• Pystyy suojaamaan kahta työliitäntää ylikuormitukselta
  • Pystyy korvaamaan kaksi tavallista prv:tä
• On saatavilla työliitäntöjen A ja B maksimipaineet säädettynä saman suuruisiksi tai molemmat eri suuruisiksi
• Hyvät virtausominaisuudet
• Sopiva runko kierteellä tai pyynnöstä myös laipalla



Käyttö

• Primääripuolelle suljetuissa hydraulijärjestelmissä
• Hydraulijärjestelmän sekundääripuolelle liitäntöihin tulevien paineiden ollessa joko yhtä- tai erisuuret
• Asennukseen blokikonstruktioihin



Tekniset tiedot DDP16

• Nimellinen tilavuusvirta
  • 400 l/min

• Maksimi työpaine
  • 480 bar

• Keskimääräinen hydraulinen käyttölämpötila
  • -20°C...+80°C

• Viskositeettialue
  • 2.8 mm2/s ... 1500 mm2/s

• Tyyppi
  • Esiohjattu istukkaventtiili

• Asennustapa
  • Ruuvattava patruuna

• Liitännät
  • A = ø 16
  • B = ø 16
  • L = ø 3

• Asennus asento
  • Mikä tahansa

• Virtaussuunta
  • A → B
  • B → A

• Paino
  • DDP 16 E: 0.6 kg
  • DDP 16 D: 0.8 kg

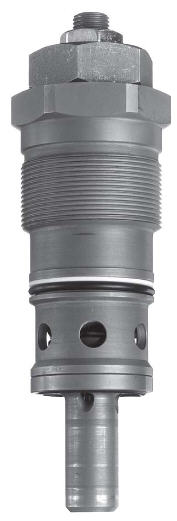

DVP20B

Suoraanohjattu patruunatyyppinen istukkaventtiili, joka on suunniteltu erilaisille painetasoille.



Edut

• Sisäisen vaimennusmännän ansiosta käytettäessä ääneltään hiljainen
• Vie ainoastaan vähän tilaa kompaktin suunnittelunsa vuoksi
• Kammiotyyppisen o-renkaan takia aksiaalisesti tiivis
• Hyvät virtausominaisuudet
• Liitäntärunko pyynnöstä saatavilla



Tekniset tiedot DVP20B

• Nimellinen tilavuusvirta
  • 700 l/min

• Maksimi työpaine
  • 450 bar

• Maksimipaine liitännässä T
  • 50 bar

• Keskimääräinen hydraulinen käyttölämpötila
  • -20°C...+80°C

• Viskositeettialue
  • 2.8 mm2/s ... 1500 mm2/s

• Tyyppi
  • Suoraan ohjattu istukkaventtiili

• Asennustapa
  • Ruuvattava patruuna

• Liitännät
  • P = ø 20
  • T = ø 20

• Asennus asento
  • Mikä tahansa

• Virtaussuunta
  • P → T vapaa virtaus

• Paino
  • 0,96 kg

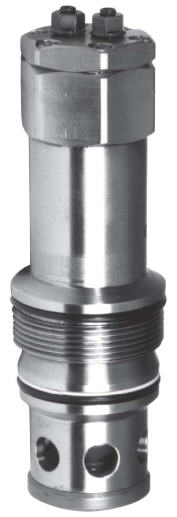

DDP32

DDP32 on hydraulisesti ohjattu istukkaventtiili, jossa on kaksois-shokkiventtiili yhdessä patruunassa.



Edut

• Pystyy suojaamaan kahta työliitäntää ylikuormitukselta
  • Pystyy korvaamaan kaksi tavallista prv:tä
• On saatavilla työliitäntöjen A ja B maksimipaineet säädettynä saman suuruisiksi tai molemmat eri suuruisiksi
• Hyvät virtausominaisuudet
• Sopiva runko kierteellä tai pyynnöstä myös laipalla



Käyttö

• Primääripuolelle suljetuissa hydraulijärjestelmissä
• Hydraulijärjestelmän sekundääripuolelle liitäntöihin tulevien paineiden ollessa joko yhtä- tai erisuuret
• Asennukseen blokikonstruktioihin



Tekniset tiedot DDP 32

• Nimellinen tilavuusvirta
  • 700 l/min

• Maksimi työpaine
  • 480 bar

• Keskimääräinen hydraulinen käyttölämpötila
  • -20°C...+80°C

• Viskositeettialue
  • 2.8 mm2/s ... 1500 mm2/s

• Tyyppi
  • Esiohjattu istukkaventtiili

• Asennustapa
  • Ruuvattava patruuna

• Liitännät
  • A = ø 32
  • B = ø 32
  • L = ø 4

• Asennus asento
  • Mikä tahansa

• Virtaussuunta
  • A → B
  • B → A

• Paino
  • 1,6 kg
