Differentiaalikytkentäventtiilit - Pikaliike

  • DFV 16
  • SVA-050
  • SVA-200

DFV 16 Differentiaalikytkentäventtiili PikaliikeventtiiliDFV 16

Differentiaalikytkentä = Pikaliike = Nopea toiminto

Yksinkertaisilla patruunoilla rakennettu Differentiaalikytkentä- / Pitoventtiili sylinterin varren puolelle

Mäntä ulos suunnassa öljyn kierrätys varren puolelta takaisin männän puolelle. (Plus liikkeen aikainen öljyn regenerointi).



Edut

Pikaliikkeen vaatima putkitus tehtävissä suoraan sylinterin yhteyteen

Erinomainen ratkaisu mm. tapauksiin joissa sylinterille vaaditaan suurempi vetovoima kuin työntövoima



Tekniset TiedotDFV16 Hydraulikaavio

  • Nimellinen tilavuusvirta
    • B -> C 120 L/min (diff.ajo mäntä ulos)
    • A -> B 160 L/min (mäntä sisään)
  • Max. työpaine (jatkuva)
    • Luokkaa 200 bar (alu-runko)
  • Käyttölämpötila-alue
    • -20°C...+80°C
  • Viskositeettialue
    • 10 mm2/s ... 600 mm2/s
  • Asennustapa
    • Suoraan sylinterin kylkeen neljällä ruuvilla
  • Liitännät
    • A = SAE 3/4'' (6000 psi)
    • B = SAE 3/4'' (6000 psi)
    • C = G3/4''
  • Paino
    • 3,6 kg
  • Vuoto
    • 6 tippaa / min

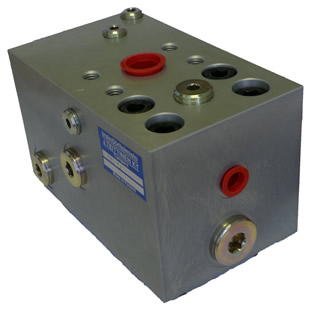

DFV 16 Differentiaalikytkentäventtiili Pikaliikeventtiili

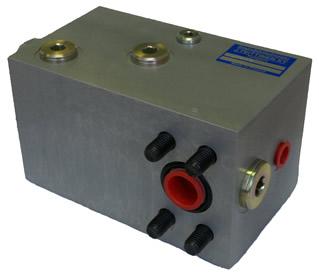

DFV 16 Differentiaalikytkentäventtiili Pikaliikeventtiili

SVA-050 PikaliikeventtiiliSVA-050 Pikaliikeventtiili

Automaattisesti kytkevä

Scanwill - 50 L/min - 350 bar



Sylinteri Plus suuntaan:

  • Pienellä vastuksella (paineella) --> Pikaliike
  • Isolla vastuksella (paineella) --> Normaali liike

Scanwill Fluid PowerSylinteri Miinus suuntaan:

  • Normaali liike



Toiminta:

Sylinterin männän liikkuessa ulospäin ilman kuormaa, kierrätetään varren puolelta poistuva öljy takaisin männän puolelle. (Eli matalapaineinen plusliike regeneroiden).

Plus liike - Pikaliike

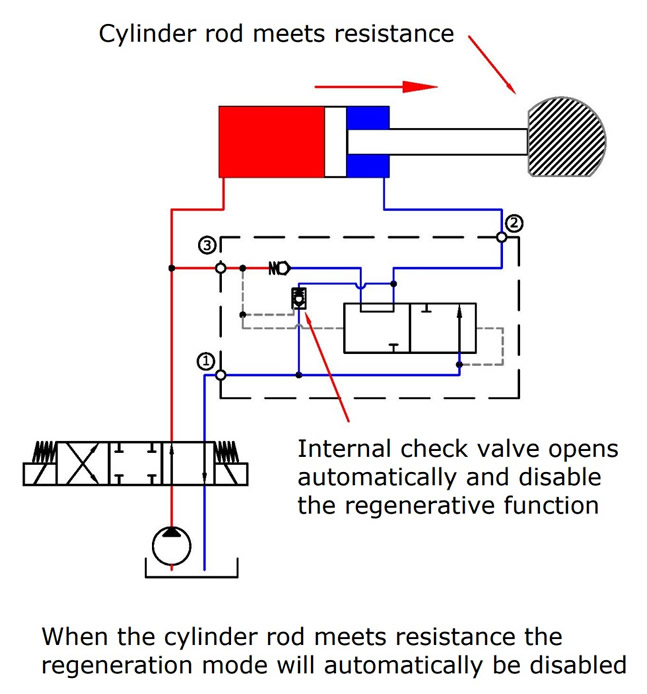

Kun sylinteri kohtaa vastuksen, kytkeytyy pikaliike automaattisesti pois päältä. (Plusliike isolla paineella tapahtuu täyttä männän pinta-alaa hyödyntäen).

Plus liike - Normaali

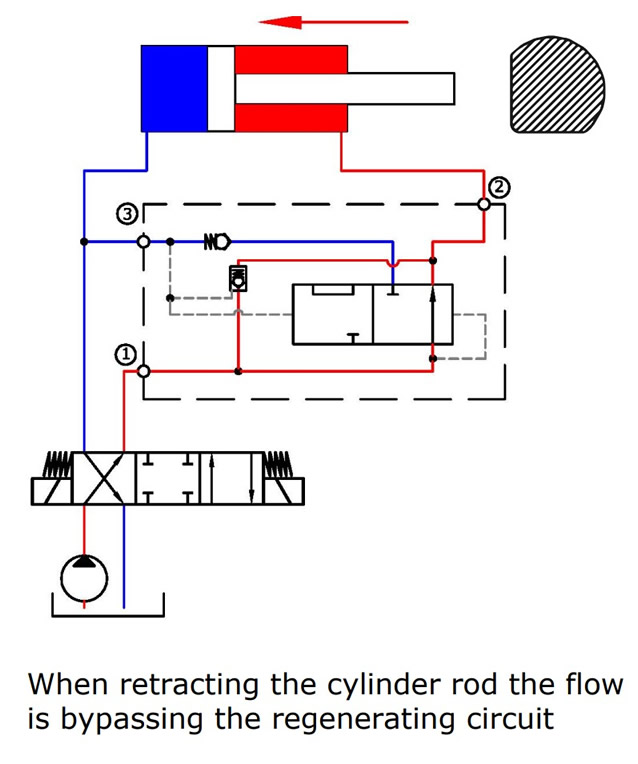

Männän liike sisäänpäin normaalisti.

Miinus liike - Normaalisti



Tekniset tiedot:

  • Valmistaja: Scanwill (Tanska)
  • Materiaali: Valurauta ja Teräs
  • Pinta: Kromattu
  • Max paine: 350 bar
  • Tilavuusvirta (pumpun asetus): 10 ... 50 L/min
  • Väliaineet: Perus hydrauliikka öljyt ja vesiglykoli (min. 5% glykoli)
  • Viskositeettisuositus: 20...46 cSt
  • Suodatus: ISO 4406 luokka 16/14/11



Esimerkki:

SVA-050 - Esimerkkikuvaaja

Liitännät & Mitat & Paino:

SVA-050 Mittakuva



Porttien Kytkeminen:

SVA-050 Kaaviokuva perus



SVA-200 PikaliikeventtiiliSVA-200 Pikaliikeventtiili

Automaattisesti kytkevä

Scanwill - 200 L/min - 350 bar



Sylinteri Plus suuntaan:

  • Pienellä vastuksella (paineella) --> Pikaliike
  • Isolla vastuksella (paineella) --> Normaali liike

Scanwill Fluid PowerSylinteri Miinus suuntaan:

  • Normaali liike



Toiminta:

Sylinterin männän liikkuessa ulospäin ilman kuormaa, kierrätetään varren puolelta poistuva öljy takaisin männän puolelle. (Eli matalapaineinen plusliike regeneroiden).

SVA-200 Pikaliike Regenerointi



Kun sylinteri kohtaa vastuksen, kytkeytyy pikaliike automaattisesti pois päältä. (Plusliike isolla paineella tapahtuu täyttä männän pinta-alaa hyödyntäen).

SVA-200 Normaali plusliike iso vastus



Männän liike sisäänpäin normaalisti.

SVA-200 Miinusliike Normaalisti



Tekniset tiedot:

  • Valmistaja: Scanwill (Tanska)
  • Materiaali: Valurauta ja Teräs
  • Pinta: Kromattu
  • Max paine: 350 bar
  • Tilavuusvirta (pumpun asetus): 40 ... 200 L/min
  • Väliaineet: Perus hydrauliikka öljyt ja vesiglykoli (min. 5% glykoli)
  • Viskositeettisuositus: 20...46 cSt
  • Suodatus: ISO 4406 luokka 16/14/11



Esimerkki:



SVA-200 Pikaliikeventtiili kuvaaja esimerkki



Liitännät & Mitat & Paino:

SVA-200 Mitat Portit Paino



Porttien Kytkeminen:

SVA-200 Pikaliike Venttiili Hydraulikaavio
